Resumo executivo: SIPOC é a ferramenta que mapeia em alto nível os cinco elementos essenciais de qualquer processo: Suppliers (Fornecedores), Inputs (Entradas), Process (Processo), Outputs (Saídas) e Customers (Clientes). Criado pela Motorola nos anos 1990 dentro do programa Six Sigma, hoje é usado da linha de montagem da Toyota a squads de produto digital, departamentos de RH e redes de food service como o McDonald’s. Este guia entrega o passo a passo de construção, cinco exemplos preenchidos em setores distintos, comparativo com Fluxograma, VSM e Diagrama de Tartaruga, e o método para vincular KPIs como DPU, DPMO, First Pass Yield e NPS diretamente às colunas do mapa, transformando a matriz estática em sistema vivo de monitoramento.
O que é SIPOC e para que serve?

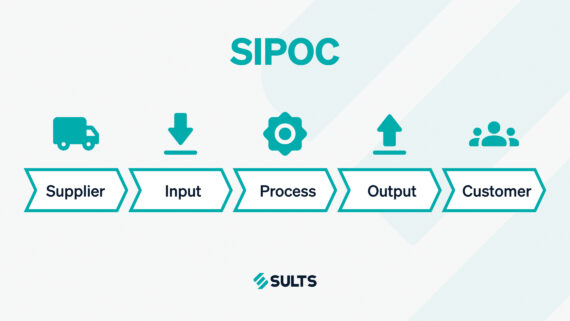

SIPOC é uma ferramenta de mapeamento de processos em alto nível que resume os cinco elementos essenciais de qualquer fluxo de trabalho: Suppliers, Inputs, Process, Outputs e Customers. Formalizada pela Motorola nos anos 1990 dentro do Six Sigma, hoje serve para alinhar equipes, definir escopo de projetos de melhoria e evidenciar conformidade com a ISO 9001 em qualquer setor.
A força do SIPOC está na sua simplicidade estrutural: cinco colunas que cabem em uma folha A3 e respondem às perguntas mais críticas antes de qualquer iniciativa de mudança. Quem alimenta o processo? Com o que? O que acontece dentro dele? O que sai? Para quem? Esse mapeamento de processos antecipa decisões que, sem o mapa, costumam aparecer no meio da execução como retrabalho, conflito de escopo ou objetivos desalinhados.
Figura 1: Anatomia da matriz SIPOC com fluxo de transformação e loop de melhoria contínua
Segundo o Juran Institute, o SIPOC é aplicável tanto a processos de produto quanto de serviço, o que explica sua adoção em manufatura, saúde, finanças, tecnologia e food service. No Brasil, o termo registra cerca de 8.900 buscas mensais, e o SEBRAE recomenda o mapeamento de processos como prática essencial para a estruturação de PMEs brasileiras, indicando que profissionais de qualidade, processos e gestão buscam ativamente entender e aplicar a ferramenta em projetos reais.
O que significa a sigla SIPOC?
A sigla representa Suppliers (Fornecedores), Inputs (Entradas), Process (Processo), Outputs (Saídas) e Customers (Clientes). São os cinco pilares que sustentam qualquer processo de negócio mapeado em visão macro. A ordem das letras reflete a leitura padrão da esquerda para a direita, mas a ordem de preenchimento recomendada começa pelo Process.
Qual o objetivo principal do SIPOC?
Garantir que todos os elementos relevantes de um processo estejam visíveis e validados antes de iniciar qualquer projeto de melhoria, auditoria ou redesenho. O SIPOC funciona como contrato visual entre patrocinadores, executores e clientes do processo, eliminando ambiguidade de escopo e reduzindo retrabalho de definição.
Quais são os 5 componentes do SIPOC?
Os cinco componentes são Suppliers (quem fornece), Inputs (o que entra), Process (4 a 6 macroetapas de transformação), Outputs (o que sai) e Customers (quem recebe). Cada coluna responde a uma pergunta de validação específica, e o cliente pode ser interno (outro departamento ou processo downstream) ou externo (consumidor final). Confundir essa distinção é um dos erros mais frequentes em SIPOCs reais.
Quem são os Suppliers no SIPOC?
Suppliers são todos os agentes, internos ou externos, que fornecem entradas para o processo. Podem ser fornecedores de matéria-prima como a Cargill no agronegócio, departamentos internos que entregam dados a outros times, ou até o próprio cliente final, que submete informações como cadastro, pedido ou reclamação. Em squads de produto, designers são suppliers do time de desenvolvimento.
O que considerar como Inputs?
Inputs são recursos tangíveis (matéria-prima, peças, equipamentos) e intangíveis (informação, dados, requisitos, especificações, prazos) necessários para que o processo funcione conforme padrão definido. Em processos digitais, briefings, datasets e tickets são tão Input quanto chapa de aço é Input para uma linha de estamparia da Toyota.
Quantas etapas o Process deve ter?
Entre 4 e 6 macroetapas, segundo as referências consolidadas do SIPOC+CM da ASQ. Mais que isso descaracteriza a visão macro e transforma o SIPOC em fluxograma operacional, perdendo seu propósito estratégico. Menos que 4 costuma indicar que o processo foi simplificado em excesso e perderá poder de orientar decisões.
Quem é o Customer no SIPOC?
Customer é quem recebe a saída daquele processo específico, não o consumidor final da empresa. Pode ser departamento downstream, equipe de outro fluxo ou cliente externo. Em um hospital, o Customer da coleta laboratorial é o médico assistente, não o paciente. Em food service, é o atendente do balcão, não o consumidor final.
Como surgiu o SIPOC e qual sua relação com o Six Sigma?
O SIPOC emergiu no final dos anos 1980 dentro do Total Quality Management (TQM) e foi formalizado pela Motorola nos anos 1990 como ferramenta da fase Define do DMAIC. Tem origem conceitual no Process Model de Philip Crosby e nas ideias de processos interconectados de Deming. Hoje é reconhecido pelo CBOK v4.0 da ABPMP como ferramenta oficial de mapeamento ponta a ponta.
A Motorola criou o programa Six Sigma em 1987 para combater a perda de mercado para fabricantes japoneses de eletrônicos, contexto analisado em retrospectiva crítica pela Harvard Business Review sobre o ciclo de vida da metodologia. Dentro desse programa, o SIPOC ganhou status de artefato obrigatório da fase Define, conforme detalhado pelo Six Sigma Institute. A disseminação foi acelerada pela General Electric nos anos 1990 e, a partir de 2000, integrou-se às normas ISO 9000 como evidência da abordagem de processo.
O reconhecimento formal no CBOK da ABPMP consolidou o SIPOC fora do contexto exclusivo de Six Sigma. Hoje, profissionais de BPM, gestão de qualidade, melhoria contínua e até produto digital usam a ferramenta sem necessariamente seguir um programa formal de certificação Green Belt ou Black Belt. Pesquisas da McKinsey & Company sobre operações e excelência operacional reforçam que mapas visuais de processo são habilitadores diretos de programas de transformação em larga escala.
Quem criou o SIPOC?
A Motorola formalizou a ferramenta nos anos 1990, mas o conceito remonta ao Process Model de Philip Crosby (anos 1980) e à visão sistêmica de Deming. Não há um único inventor; o SIPOC é resultado da evolução do TQM e da consolidação de práticas de mapeamento já usadas em garantia da qualidade industrial.
Como fazer um SIPOC passo a passo?
A construção do SIPOC segue 7 etapas: defina o processo e suas 4 a 6 macroetapas, identifique as saídas, mapeie os clientes, liste as entradas, identifique os fornecedores, valide no gemba e vincule KPIs a Outputs e Process. O resultado é uma matriz auditável que serve de base para projetos DMAIC, evidências ISO 9001 e padronização operacional.
Figura 2: Sequência correta de preenchimento do SIPOC em 7 etapas
Etapa 1: defina o processo. Identifique o nome do processo e liste de 4 a 6 macroetapas. Esta é a âncora de todo o mapeamento. Exemplo em uma operação de e-commerce: “Fulfillment do pedido”, com macroetapas Picking, Embalagem, Despacho, Transporte e Entrega.
Etapa 2: identifique as saídas. Liste o que o processo produz, sejam produtos físicos, serviços, documentos, dados ou relatórios. No exemplo do e-commerce: produto embalado, nota fiscal eletrônica, código de rastreio.
Etapa 3: mapeie os clientes. Identifique quem recebe cada saída. Lembre-se da distinção crítica: o cliente do SIPOC é quem recebe o output daquele processo específico, não necessariamente o consumidor final da empresa.
Etapa 4: liste as entradas. Identifique os recursos, informações e materiais necessários para executar o processo: pedido recebido, dados do cliente, estoque disponível, embalagem, etiqueta de transporte.
Etapa 5: identifique os fornecedores. Para cada entrada, determine quem fornece. Marketplace, ERP, transportadora, fornecedor de embalagens, time de operações; podem ser internos ou externos.
Etapa 6: valide no gemba. Confronte o mapeamento com a realidade observada no local onde o processo acontece, não apenas com documentos ou percepções da liderança. Estudos do Kaizen Institute mostram que SIPOCs construídos sem validação no gemba tendem a refletir o processo idealizado, não o real.
Etapa 7: vincule KPIs. Associe indicadores às colunas Outputs e Process para transformar o SIPOC em documento ativo de monitoramento. Sem KPIs, o SIPOC vira artefato de PowerPoint guardado em pasta.
Por onde devo começar o preenchimento?
Pela coluna Process (P) e em seguida Outputs (O) e Customers (C). Começar por Suppliers é o erro mais comum apontado por consultorias especializadas e pode gerar mapeamento desalinhado do escopo real. Fornecedores listados sem clareza sobre o que o processo entrega tendem a refletir percepções, não fatos. Materiais didáticos da FM2S, escola brasileira de Lean Six Sigma, reforçam essa sequência de preenchimento como padrão em programas Green Belt.
Quanto tempo leva para construir um SIPOC?
Entre 1 e 2 horas em workshop com equipe multidisciplinar. Processos muito complexos ou com baixa documentação podem demandar 3 a 4 horas divididas em duas sessões. Segundo estimativas internas da Air Academy Associates (plataforma comercial de treinamento em Six Sigma, dados não peer-reviewed), equipes que utilizam SIPOC reduzem em média 25% a duração da fase Define do DMAIC.
Como fica um SIPOC preenchido em cada setor?
O SIPOC é setor-agnóstico. Manufatura mapeia linha de montagem, hospital mapeia jornada de paciente, e-commerce mapeia fulfillment, RH mapeia onboarding, food service mapeia pedido até entrega. Em todos os casos os 5 componentes permanecem, mas o conteúdo de cada coluna muda radicalmente conforme a natureza do processo, e a “linguagem” de entradas e saídas migra do tangível para o intangível em áreas de serviço.
Setor originário da ferramenta. O SIPOC integra-se nativamente ao Toyota Production System (TPS), Lean Manufacturing e Six Sigma industrial, mapeando linhas de montagem, supply chain e controle de qualidade. Cada Output da linha tem critérios de aceitação claros que viram base para Jidoka.
Quando usar: projetos DMAIC em fábricas, integração de novos fornecedores tier-1, padronização de células de produção, certificação IATF 16949.
Exemplo ilustrativo: em operações automotivas de larga escala como a da Toyota, que produz aproximadamente 10 milhões de veículos por ano em mais de 70 plantas globais, o SIPOC se integra ao TPS sustentando Just-in-Time e Jidoka. O Toyota Production System foi documentado no estudo seminal do MIT — The Machine That Changed the World(Womack, Jones, Roos, 1990), que cunhou o termo “Lean Manufacturing” a partir da pesquisa do International Motor Vehicle Program.
Mapeia processos clínicos como exames, fluxo de pacientes e dispensação de medicamentos. Atenção crítica ao componente Customer: pode ser o paciente, o médico assistente que recebe o laudo ou outro profissional downstream, distinção essencial para evitar erros de escopo.
Quando usar: projetos Lean Healthcare, acreditação ONA, redução de tempo de espera em pronto-socorro, padronização de protocolos clínicos.
Exemplo ilustrativo: organizações hospitalares de referência similares à Mayo Clinic tipicamente adotam SIPOC em projetos Lean Healthcare desde os anos 2000 para mapear jornadas de paciente e reduzir variabilidade em protocolos clínicos críticos. A descrição é ilustrativa de aplicação típica do setor.
Aplicação ponta a ponta: da entrada do pedido até a entrega ao cliente. Especialmente útil em operações de e-commerce para otimizar fluxos logísticos, gestão de estoque e SLAs com transportadoras. Permite isolar gargalos por macroetapa.
Quando usar: redesenho de operação de fulfillment, integração de marketplaces, gestão de SLA logístico, redução de taxa de devolução.
Exemplo ilustrativo: em operações globais de fulfillment similares às de gigantes como a Amazon, SIPOC pode ser aplicado em centros de distribuição para reduzir lead time entre clique e entrega, integrando picking, packing e last mile em um único mapa de governança. A aplicação é ilustrativa do padrão observado no setor.
Mapeia processos de people ops como onboarding, desligamento, performance review e mobilidade interna. Inputs são tipicamente intangíveis: informações, autorizações e expectativas. Customers internos têm o mesmo rigor de avaliação dos externos.
Quando usar: redesenho de jornada do colaborador, padronização de onboarding em escala, projetos de redução de turnover nos primeiros 90 dias.
Exemplo ilustrativo: em operações globais de talent acquisition como as de big techs do porte da Microsoft, o SIPOC pode ser aplicado para padronizar onboarding entre mais de 100 países e múltiplas business units. A descrição é ilustrativa de aplicação típica em multinacionais com escala global de RH.
Padronização de operação em redes de restaurantes, fast food e cafeterias multi-unidade. Processos altamente repetitivos e cronometrados tornam a implantação simples e o monitoramento direto via tempo de ciclo.
Quando usar: abertura de novas lojas, treinamento de equipe operacional, padronização de receita entre unidades, redução de tempo de preparo.
Exemplo ilustrativo: redes globais de QSR similares ao McDonald’s, com mais de 43.000 lojas no mundo, demandam padronização de operação de cozinha em escala continental. SIPOC é uma das ferramentas que ajudam a sustentar consistência de sabor e tempo de preparo em qualquer continente. A descrição é ilustrativa do padrão observado em redes globais de food service.
Padronize procedimentos por unidade, atribua responsáveis para cada macroetapa e acompanhe SLAs em painel único.
SIPOC, Fluxograma, VSM ou Diagrama de Tartaruga: qual usar?
Use SIPOC para visão macro e definição de escopo (1 a 2 horas de elaboração). Use fluxograma para sequência detalhada de atividades. Use VSM para análise de fluxo de valor em ambientes Lean. Use Diagrama de Tartaruga para auditorias ISO e análise de recursos por processo. As ferramentas são complementares; projetos maduros usam SIPOC primeiro e detalham depois.
| Critério | SIPOC | Fluxograma | VSM | Diagrama de Tartaruga |
|---|---|---|---|---|
| Nível de detalhe | Alto nível (macro) | Detalhado (micro) | Detalhado (fluxo de valor) | Médio |
| Foco principal | Escopo e elementos do processo | Sequência de atividades | Desperdícios e fluxo de valor | Recursos, controles e requisitos |
| Quando usar | Início do projeto / fase Define | Análise detalhada de fluxo | Lean / eliminação de desperdício | Auditoria ISO / análise de causas |
| Tempo de elaboração | Curto (1 a 2h) | Médio | Longo (dias) | Médio |
| Adequado para times não técnicos | Sim | Parcialmente | Não | Sim |
| Saída principal | Tabela de 5 colunas | Diagrama com decisões e loops | Mapa com lead time e takt time | Diagrama com 6 elementos |
| Uso em auditoria ISO 9001 | Evidência do item 4.4 | Complementar | Raro | Forte (item 4.4 e 7.1) |
A comparação acima, sintetizada a partir das diretrizes da Insight7, mostra que a escolha depende menos de qual ferramenta é “melhor” e mais da maturidade do projeto e da pergunta a responder. Um estudo publicado no ResearchGate sobre uma fábrica de peças combinou SIPOC, VSM, OEE e 7QC tools em um framework único, reduzindo defeitos e elevando o nível sigma da operação.
SIPOC substitui fluxograma?
Não. O SIPOC é macro (4 a 6 etapas), o fluxograma é detalhado. Use SIPOC para definir escopo do projeto e fluxograma BPMN ou swimlane para analisar sequência de tarefas, decisões e responsáveis dentro de cada macroetapa identificada no SIPOC. Guias da Asana sobre mapeamento reforçam que o SIPOC não captura dependências entre tarefas, motivo pelo qual deve ser complementado com fluxograma ou BPMN.
Quando preferir VSM ao SIPOC?
Quando o objetivo é Lean Manufacturing puro: identificar desperdícios, tempos de ciclo, lead time e atividades que não agregam valor. VSM exige mais maturidade da equipe e tempo de elaboração, mas entrega análise quantitativa de fluxo que o SIPOC não oferece.
Como o SIPOC se encaixa no DMAIC e na ISO 9001?
No ciclo DMAIC (Define, Measure, Analyze, Improve, Control) o SIPOC é entregue na fase Define como artefato oficial de escopo do projeto, ao lado do Project Charter e da Voice of Customer. Na ISO 9001:2015, o SIPOC serve como evidência documental da abordagem de processo exigida pelo item 4.4, demonstrando que entradas, saídas, controles e responsáveis foram identificados e validados.
Figura 3: Posicionamento do SIPOC dentro do ciclo DMAIC do Lean Six Sigma
A integração com a ISO 9001 ganhou força a partir da revisão de 2015, que reforçou a “abordagem de processo” como princípio central do SGQ. Profissionais que precisam evidenciar mapeamento ponta a ponta em auditorias podem apresentar o SIPOC como prova de que o processo foi sistematicamente analisado, conforme o texto oficial da norma ISO 9001:2015 publicado pela ISO.
O SIPOC é obrigatório no DMAIC?
É ferramenta padrão da fase Define em programas Green Belt e Black Belt de Lean Six Sigma. Sem SIPOC, equipes tendem a iniciar projetos com escopo ambíguo, alta taxa de retrabalho de definição e baixa taxa de conclusão final. Embora não seja “obrigatório” por norma, é universalmente esperado pelos sponsors.
Posso usar SIPOC para auditoria ISO?
Sim. O SIPOC é aceito como evidência da abordagem de processo (item 4.4 da ISO 9001:2015), especialmente quando combinado a indicadores de desempenho e rastreabilidade de entradas e saídas. Para Sistemas de Gestão da Qualidade maduros, recomenda-se complementar com Diagrama de Tartaruga para detalhamento de recursos por processo.
Do mapa de SIPOC ao processo executado todos os dias
Mapear é só o começo. A SULTS transforma cada macroetapa do seu Process em checklist auditável, cada Output em tarefa atribuída ao responsável certo e cada Customer em pesquisa NPS contínua. +1.500 empresas, +92.000 unidades e +600.000 usuários já operam com processos vivos, não com diagramas guardados em PowerPoint.
Falar com a SULTSO que é COPIS e quais são as variantes do SIPOC?
COPIS inverte a ordem do mapeamento para Customer, Outputs, Process, Inputs e Suppliers, forçando a análise a começar pelas necessidades do cliente, abordagem alinhada à filosofia Lean e à Voice of Customer. Outras variantes documentadas são SIPOC+CM (adiciona métricas críticas) e SIPOC+CR (adiciona requisitos explícitos do cliente). Todas mantêm os mesmos cinco elementos; o que muda é o ponto de partida da análise.
Figura 4: SIPOC vs COPIS, comparação direcional da análise
A escolha entre SIPOC e COPIS é estratégica. Em projetos de redesenho de produto digital ou jornadas customer-centric, COPIS evita o viés de “construir o que sabemos fazer” e força a equipe a partir dos requisitos do cliente. A iSixSigma documenta as três variantes mais usadas e indica quando cada uma faz mais sentido.
A variante SIPOC+CM, conforme padrão da ASQ, adiciona duas colunas: Critical Metrics e Measurements. Essa abordagem aproxima o SIPOC do modelo de “balanced scorecard de processo”, criando vínculo direto entre o mapa e os indicadores de desempenho que serão monitorados ao longo do projeto e da operação.
Quando inverter para COPIS?
Quando o projeto é dirigido por Voice of Customer ou quando há suspeita de que o processo está desconectado das necessidades reais do cliente. COPIS expõe esse desalinhamento rapidamente, evitando que a equipe otimize um processo que entrega o output errado. Funciona bem em projetos de experiência do cliente e produto.
Quais os benefícios e limitações do SIPOC na prática?
Os benefícios mais citados pelo mercado incluem ganhos em taxa de conclusão de projetos, satisfação de patrocinadores e redução de mudanças de escopo quando o SIPOC é usado de forma estruturada. Esses dados, contudo, vêm majoritariamente de plataformas comerciais de treinamento e não de estudos peer-reviewed; devem ser lidos como referência qualitativa, não como evidência científica. As limitações são reais: visão macro pode supersimplificar processos complexos, não captura dependências entre tarefas e depende fortemente do conhecimento real da equipe sobre o processo mapeado.
Materiais publicados pela Air Academy Associates (estimativas internas de plataforma de treinamento em Six Sigma, não peer-reviewed) sugerem que equipes que usam SIPOC concluem 85% dos projetos contra 65% sem mapeamento estruturado, com satisfação de comunicação 40% maior e 60% menos mudanças de escopo. Os números servem como referência ilustrativa do impacto qualitativo, e explicam por que a ferramenta sobreviveu três décadas e migrou da manufatura para serviços, saúde e tecnologia. Para uma análise mais conservadora do ciclo de vida do Six Sigma e suas ferramentas, vale consultar a retrospectiva da Harvard Business Review.
Do lado das limitações, o Kaizen Institute alerta para o risco de interpretação simplista: a clareza visual pode criar falsa impressão de que o processo foi completamente compreendido, quando apenas seus elementos mais gerais foram capturados. Em processos com muitas dependências entre tarefas, SIPOC é insuficiente como única ferramenta e deve ser complementado com BPMN ou swimlane.
Quais resultados quantitativos o SIPOC entrega?
Estimativas internas compiladas pela Air Academy Associates (plataforma comercial de treinamento em Six Sigma, não peer-reviewed) sugerem +20 p.p. de taxa de conclusão de projetos, 25% menos tempo na fase Define do DMAIC e 60% menos mudanças de escopo. Cenários hipotéticos publicados pelo Six Sigma Institute para fins ilustrativos apontam ainda ganhos adicionais de satisfação do cliente quando o SIPOC é combinado ao ciclo DMAIC completo. Esses números devem ser tratados como indicadores qualitativos de tendência, não como dados validados por estudo independente.
Quais as principais limitações?
Não substitui ferramentas detalhadas como BPMN e VSM, depende do conhecimento real da equipe sobre o processo e pode criar falsa sensação de domínio se usado sem validação no gemba. Em processos extremamente complexos, a visão macro pode esconder dependências críticas que impactam decisão estratégica.
Quais são os erros mais comuns ao construir um SIPOC?
Os seis erros mais frequentes são inserir mais de 6 macroetapas no Process, começar pelos Suppliers, confundir cliente do processo com consumidor final, não validar no gemba, usar como análise de micro processos e não vincular KPIs ao mapa. Todos transformam o SIPOC em documento estático sem valor operacional.
Cada um desses padrões compromete o propósito da ferramenta dentro do ciclo de melhoria contínua. A boa notícia: todos são preveníveis com checklist de validação ao final do workshop.
Por que validar o SIPOC no gemba é etapa não negociável?
Por que limitar o Process a no máximo 6 macroetapas?
Mais que 6 etapas descaracteriza a visão macro e transforma o SIPOC em fluxograma. O foco migra do mapeamento estratégico para análise operacional, perdendo o propósito da ferramenta na fase Define.
Por que não começar o SIPOC pelos Suppliers?
Fornecedores e inputs listados primeiro podem não corresponder ao escopo real do projeto, gerando mapeamento desalinhado. Comece sempre por Process, depois Outputs e Customers, antes de voltar para Inputs e Suppliers.
Como identificar o Customer correto no SIPOC?
O cliente no SIPOC é quem recebe a saída daquele processo específico; pode ser um departamento interno ou outro processo downstream. Confundir com consumidor final leva à definição incorreta dos requisitos de qualidade das saídas.
Por que ir ao gemba antes de finalizar o mapeamento?
SIPOC construído sem gemba reflete o processo idealizado, não o real. Leva a escopos incorretos e planos de melhoria ineficazes. Validação no local onde o trabalho acontece é etapa não negociável do método.
Quando o SIPOC não é a ferramenta adequada?
SIPOC é ferramenta macro. Para análise detalhada de atividades, decisões e responsáveis, use fluxograma BPMN, Diagrama de Tartaruga ou swimlane. Aplicar SIPOC fora do nível estratégico desperdiça a ferramenta.
Como transformar o SIPOC em sistema vivo de monitoramento?
Vincule KPIs ao mapa. Sem indicadores, o SIPOC vira documento estático sem capacidade de monitoramento ou melhoria contínua, perdendo seu propósito no ciclo DMAIC. Cada Output e cada macroetapa do Process devem ter pelo menos um indicador associado.
Estudos da Voitto com projetos Green Belt mostram que esses seis erros aparecem juntos em mais da metade dos SIPOCs revisados em programas de certificação. A boa notícia: todos são preveníveis com checklist de validação ao final do workshop.
Quais KPIs vincular às colunas do SIPOC?
Vincule DPU e DPMO ao Process, First Pass Yield e Nível Sigma aos Outputs, Cycle Time ao fluxo geral, Taxa de Retrabalho às etapas críticas e CSAT/NPS aos Customers. Para fornecedores internos, use também NES (Net Engagement Score). Essa vinculação transforma o SIPOC de mapa estático em sistema de monitoramento contínuo conectado a metas operacionais e a programas de Six Sigma.
Figura 5: Arquitetura de KPIs vinculados às colunas do SIPOC
| KPI | Coluna do SIPOC | O que mede | Fórmula |
|---|---|---|---|
| DPU | Process | Defeitos médios por unidade | Total de Defeitos / Total de Unidades |
| DPMO | Process / Outputs | Probabilidade de defeito por milhão | (Defeitos / (Unidades × Oportunidades)) × 1.000.000 |
| Nível Sigma | Outputs | Qualidade do processo | Tabela de conversão DPMO → Sigma |
| First Pass Yield | Outputs | % de unidades sem defeito na primeira passagem | (Sem defeito / Total) × 100 |
| Cycle Time | Fluxo geral | Tempo do Input ao Output | Tempo Término − Tempo Início |
| Taxa de Retrabalho | Process | % de itens reprocessados | (Reprocessados / Total) × 100 |
| CSAT | Customers | Satisfação com a entrega | (Avaliações positivas / Total) × 100 |
| NPS | Customers | Lealdade de longo prazo | % Promotores − % Detratores |
Segundo o Six Sigma Institute, processos que operam em Nível 6 Sigma atingem 3,4 DPMO, equivalente a 99,99966% de perfeição. A meta serve como ponto de calibração mesmo para empresas que não buscam certificação formal, oferecendo régua quantitativa universal.
Como medir qualidade dos Outputs?
Use First Pass Yield (% de unidades sem defeito na primeira passagem) e DPMO (defeitos por milhão de oportunidades). Ambos alimentam o cálculo de Nível Sigma do processo. Para serviços, adapte “defeito” para “não conformidade com requisito do cliente” e mantenha a mesma lógica de medição.
Como medir satisfação dos Customers?
CSAT mede percepção pontual sobre uma entrega específica; NPS mede lealdade de longo prazo via probabilidade de recomendação. Para clientes internos, considere também NES (Net Engagement Score) ao avaliar relacionamento com fornecedores internos do processo.
Plataformas de pesquisa contínua como o módulo NPS da SULTS permitem rodar CSAT e NPS de forma automatizada por unidade, processo e jornada.
Vincule DPU, First Pass Yield, NPS e SLA a cada Output e macroetapa do Process. Acompanhe em painel único de gestão à vista por unidade, processo e responsável.
Como aplicar o SIPOC fora da manufatura?
Squads de produto digital mapeiam o ciclo descoberta-entrega, times de RH mapeiam onboarding e desligamento, marketing mapeia produção de campanhas, financeiro mapeia fluxo de contas a pagar. O segredo é tratar informação, requisitos e dados como Inputs e Outputs tangíveis, e dar a clientes internos o mesmo rigor dos externos. A ferramenta é genuinamente setor-agnóstica.
Em squads ágeis, o SIPOC funciona como contrato visual entre cerimônias e elimina ambiguidade de papéis em ciclos de entrega contínua. Quem é o Supplier de uma user story? Quem recebe o Output da sprint review? Quais Inputs precisam estar prontos antes do planning? Mapear isso com SIPOC reduz drasticamente “handoff drama” entre design, dev e operação.
Para áreas administrativas como financeiro e jurídico, a aplicação é igualmente direta. O caso documentado pela Voitto sobre uma fabricante de impressoras revelou, via SIPOC, que 75% das notas fiscais eram pagas com atraso superior a 15 dias, com o gargalo concentrado em uma única macroetapa de aprovação. A Logísticos Oficial documenta padrão similar em operações de supply chain, confirmando que o SIPOC administrativo expõe os mesmos desvios estruturais que o SIPOC industrial.
SIPOC funciona em times ágeis?
Sim. Squads usam SIPOC para mapear handoffs entre descoberta, design, dev e operação. Funciona como contrato visual entre cerimônias Scrum ou Kanban e elimina ambiguidade de papéis em ciclos de entrega contínua. O mapa ganha rastreabilidade clara entre input do PO e output entregue ao usuário final.
Para conectar SIPOC ao planejamento da entrega, vale combinar com técnicas de gestão de projetos formal, garantindo handoff documentado entre descoberta e operação.
Como mapear processos de RH com SIPOC?
Onboarding é o caso clássico: Suppliers (RH, TI, gestor direto), Inputs (formulários, equipamentos, plano de integração), Process (admissão → setup técnico → avaliação 90 dias), Outputs (colaborador produtivo, pasta digital), Customers (gestor, time, próprio colaborador). A mesma estrutura se aplica a desligamento, mobilidade interna e ciclos de performance review.
Sua empresa usa SIPOC como mapa vivo ou como slide guardado em pasta?
Marque o que sua empresa já faz hoje no mapeamento de processos:
Quais ferramentas digitais usar para criar e operacionalizar o SIPOC?
Para o desenho visual da matriz, Miro, FigJam, Lucidchart, Boardmix e planilhas estruturadas no Google Sheets atendem bem. Para operacionalizar o mapa em rotina contínua, plataformas de gestão de processos conectam cada macroetapa a checklists executáveis, cada Output a tarefas atribuídas e cada Customer a pesquisas NPS e CSAT.
A distinção entre “ferramenta de desenho” e “ferramenta de operação” é crítica. Desenhar SIPOC em Miro é etapa de workshop; operacionalizar o que foi desenhado é trabalho diário de meses ou anos. Empresas que mantêm o mapa apenas no Miro tendem a ver o SIPOC envelhecer sem revisão; quem conecta o mapa a um sistema de execução transforma a matriz em ativo operacional vivo, com auditoria contínua e indicadores em tempo real.
Do SIPOC à execução em escala
+1.500 empresas de indústria, varejo, saúde, food service e serviços operam processos mapeados com módulos integrados de Checklist, Tarefas, Projetos e NPS na plataforma SULTS.
Quer aprofundar? Leituras recomendadas sobre SIPOC, Six Sigma e BPM
Mapeamento de processos: guia completo com técnicas e ferramentas
Visão geral de todas as técnicas de mapeamento, do SIPOC ao BPMN, com critérios de escolha por contexto.
ISO 9001:2015: requisitos da abordagem de processo
Como usar SIPOC como evidência documental do Sistema de Gestão da Qualidade em auditorias.
Melhoria contínua: ciclos PDCA, DMAIC e Kaizen
Conecte mapeamento, análise e implementação em rotina sustentável de melhoria operacional.
Gestão de processos (BPM): conceitos do CBOK na prática
Como o SIPOC se posiciona dentro do corpo de conhecimento BPM da ABPMP.
Perguntas frequentes
É uma tabela de mapeamento de processos com 5 colunas: Fornecedores, Entradas, Processo, Saídas e Clientes. Dá visão macro de qualquer fluxo de trabalho em uma única página A3, permitindo alinhar equipes antes de qualquer projeto de melhoria.
SIPOC é macro, com 4 a 6 etapas e visão de escopo geral. Fluxograma é detalhado, com todas as atividades, decisões e responsáveis. Use SIPOC primeiro para definir o escopo do projeto e fluxograma depois para analisar a sequência operacional dentro de cada macroetapa.
Sim. É ferramenta padrão da fase Define do ciclo DMAIC e obrigatória em programas de certificação Green Belt e Black Belt do Lean Six Sigma, embora hoje seja amplamente usada fora do Six Sigma em programas de BPM e SGQ.
Entre 4 e 6 macroetapas. Mais que isso descaracteriza a visão macro e transforma o SIPOC em fluxograma operacional, perdendo o propósito estratégico da ferramenta. Menos que 4 normalmente indica simplificação excessiva.
É a variante do SIPOC com a ordem invertida (Customer, Output, Process, Input, Supplier) para começar a análise pelas necessidades do cliente, alinhada à filosofia Lean e à Voice of Customer. Útil em projetos de experiência do cliente e redesenho de produto.
Sim. É usado em saúde, e-commerce, RH, marketing, TI, food service, produto digital, financeiro e jurídico. A ferramenta é setor-agnóstica e está reconhecida formalmente pelo CBOK v4.0 da ABPMP como ferramenta de BPM ponta a ponta.
Entre 1 e 2 horas em workshop com equipe multidisciplinar. Processos muito complexos ou com baixa documentação podem exigir 3 a 4 horas divididas em duas sessões, sendo a primeira de levantamento e a segunda de validação no gemba.
DPU, DPMO e Nível Sigma ao Process; First Pass Yield e Taxa de Retrabalho aos Outputs; Cycle Time ao fluxo geral; CSAT e NPS aos Customers; NES e Lead Time aos Suppliers. Essa vinculação transforma o mapa estático em sistema vivo de monitoramento.
Referências
- Juran Institute. Guide to High-Level Process Mapping (SIPOC). Juran.com, 2024. Disponível em: juran.com. Acesso em: 1 mai. 2026.
- ASQ — American Society for Quality. SIPOC+CM Diagram. asq.org, 2024. Disponível em: asq.org. Acesso em: 1 mai. 2026.
- ABPMP Brasil. CBOK v4.0 — BPM Common Body of Knowledge (publicação oficial paga). ABPMP, 2023. Disponível em: abpmp-br.org. Acesso em: 1 mai. 2026.
- Air Academy Associates. How the Six Sigma SIPOC Diagram Improves Process Clarity (estimativas internas de plataforma de treinamento, não peer-reviewed). airacad.com, 2026. Disponível em: airacad.com. Acesso em: 1 mai. 2026.
- Six Sigma Institute. Six Sigma DMAIC Process — Define Phase Process Mapping SIPOC. sixsigma-institute.org, 2026. Disponível em: sixsigma-institute.org. Acesso em: 1 mai. 2026.
- Kaizen Institute. SIPOC: Process Optimization. kaizen.com, 2024. Disponível em: kaizen.com. Acesso em: 1 mai. 2026.
- ISO — International Organization for Standardization. ISO 9001:2015 — Quality management systems: Requirements. ISO, 2015. Disponível em: iso.org. Acesso em: 1 mai. 2026.
- FM2S. SIPOC: o que é e como usar essa ferramenta. fm2s.com.br, 2024. Disponível em: fm2s.com.br. Acesso em: 1 mai. 2026.
- Voitto. SIPOC: entenda o que é e aprenda como utilizar. voitto.com.br, 2023. Disponível em: voitto.com.br. Acesso em: 1 mai. 2026.
- Asana. SIPOC Diagram: Definition & How to Create One Fast. asana.com, 2024. Disponível em: asana.com. Acesso em: 1 mai. 2026.
- Insight7. 6 Process Mapping Methodologies Compared and Explained. insight7.io, 2024. Disponível em: insight7.io. Acesso em: 1 mai. 2026.
- iSixSigma. SIPOC Diagram. isixsigma.com, 2024. Disponível em: isixsigma.com. Acesso em: 1 mai. 2026.
- WOMACK, J.; JONES, D.; ROOS, D. The Machine That Changed the World. MIT — International Motor Vehicle Program, 1990. Disponível em: mitpress.mit.edu. Acesso em: 1 mai. 2026.
- Harvard Business Review. Six Sigma: So Yesterday? hbr.org, 2010. Disponível em: hbr.org. Acesso em: 1 mai. 2026.
- McKinsey & Company. Operations & Operational Excellence Insights. mckinsey.com, 2024. Disponível em: mckinsey.com. Acesso em: 1 mai. 2026.
- SEBRAE. Como mapear os processos da sua empresa. sebrae.com.br, 2024. Disponível em: sebrae.com.br. Acesso em: 1 mai. 2026.
O mapa mais subestimado da caixa de ferramentas de qualidade
O SIPOC é simples o suficiente para ser desenhado em duas horas e poderoso o suficiente para sustentar projetos DMAIC na Toyota, auditorias ISO em hospitais, padronização de operação no McDonald’s, onboarding em squads da Microsoft e fulfillment em centros de distribuição da Amazon. Mapa de processo bom é o que vira rotina executada, não slide arquivado.
Aplicado fora da manufatura, vinculado a KPIs reais e operacionalizado em ferramentas de execução contínua, o SIPOC deixa de ser desenho em PowerPoint e vira sistema vivo de gestão. O próximo passo é transformar cada macroetapa do seu Process em checklist executável, cada Output em tarefa atribuída ao responsável certo e cada Customer em pesquisa de satisfação ativa. Mapeie hoje, opere amanhã, melhore continuamente.
Fale com vendas
